Un filtro tipo Y es un dispositivo de línea para retención de partículas sólidas en tuberías industriales. Su nombre se debe a la forma característica del cuerpo, que recuerda a la letra "Y": el fluido entra por una de las ramas, pasa por el cedazo ubicado en la rama inclinada y sale por la rama principal. Esta geometría permite que el cedazo quede a 45° respecto al eje de flujo, minimizando la caída de presión mientras ejerce una filtración efectiva. Es la configuración más utilizada en instalaciones de vapor, agua y aire comprimido en la industria.

Los filtros tipo Y aplican para una gran variedad de fluidos industriales: vapor saturado y sobrecalentado, condensado de vapor, agua fría y caliente, agua purificada, agua para inyección, aire comprimido, gas combustible (natural, LP, nitrógeno), aceite térmico y la mayoría de fluidos de proceso no altamente corrosivos. Para fluidos fuertemente corrosivos (ácidos concentrados, cloro, caustico concentrado) se requiere verificar la compatibilidad del material del cuerpo y el cedazo con el fluido específico. La Serie E de acero inoxidable amplía el rango de compatibilidad química.

El filtro tipo Y debe instalarse siempre aguas arriba del equipo que se desea proteger: válvulas de control, trampas de vapor, reguladores de presión, bombas, medidores de flujo, intercambiadores de calor y juntas rotativas. Se instala lo más cerca posible del equipo a proteger, con el tapón del cedazo en posición accesible para mantenimiento (preferentemente hacia abajo o lateral). En sistemas de vapor, el filtro debe instalarse después del separador de vapor y antes de la primera válvula de control de línea.

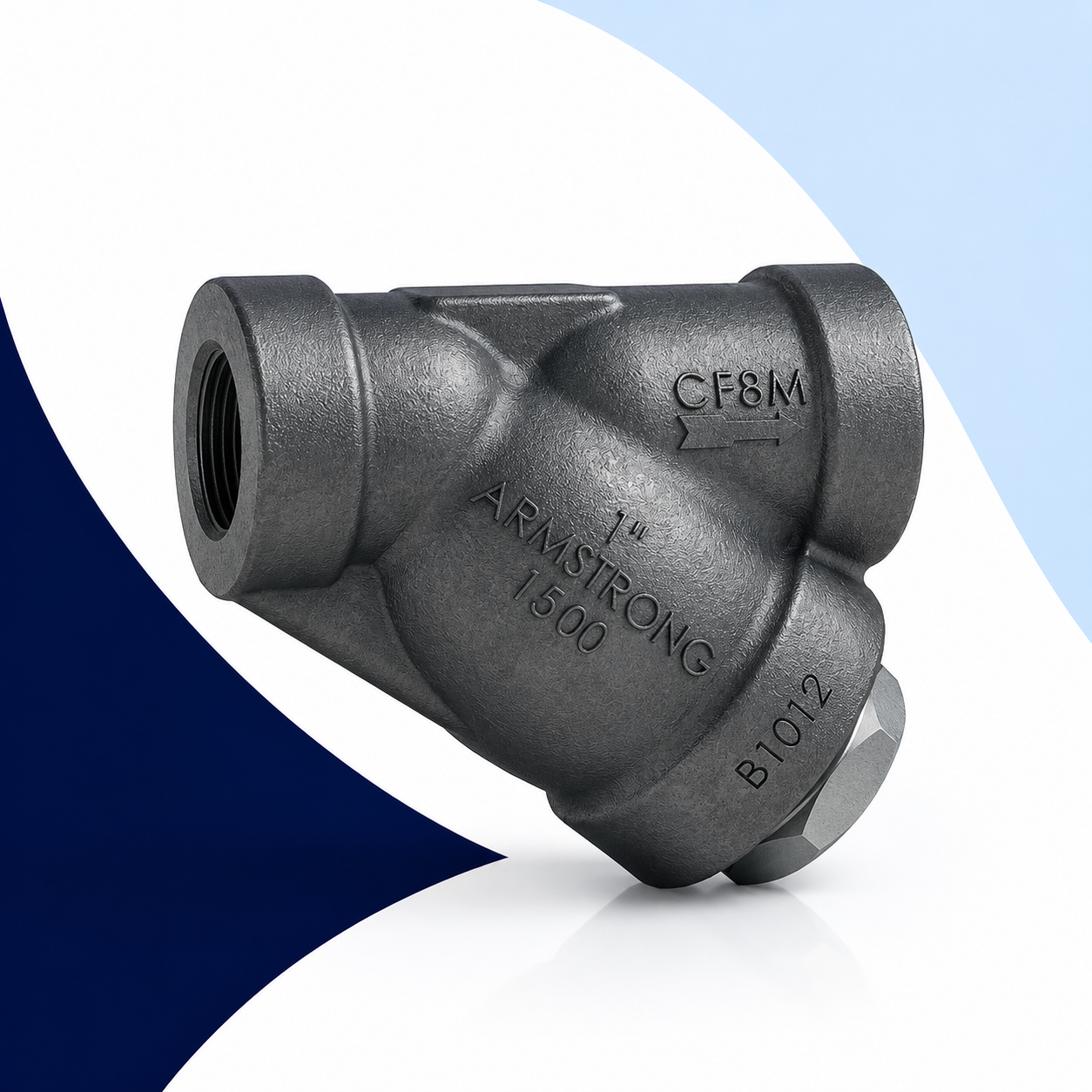

La diferencia principal es el material del cuerpo y su campo de aplicación. La Serie CA de hierro fundido es la solución estándar para la mayoría de las aplicaciones industriales: vapor, condensado, agua y aire a presiones hasta 125 PSI para vapor y 250 PSI para agua. Es la más económica y la más utilizada. La Serie E de acero inoxidable CF8M (316) está diseñada para aplicaciones donde se requiere resistencia a la corrosión: industria farmacéutica, alimentaria, química fina, agua purificada, vapor limpio o fluidos que no son compatibles con el hierro fundido. Su costo es mayor pero es imprescindible en esas industrias.

El cedazo debe cambiarse cuando: (1) Presenta roturas, agujeros o perforaciones visibles que comprometen la filtración; (2) Está tan obstruido que no puede limpiarse eficientemente; (3) El material del cedazo está corroído o deteriorado por el fluido; (4) Ha superado las inspecciones de mantenimiento sin ser reemplazado por un período excesivo. Un cedazo roto que pasa partículas es peor que no tener filtro, ya que da una falsa sensación de protección. Mantener cedazos de repuesto en el almacén es una práctica recomendada.

El tamaño de malla depende del tamaño de partícula que se desea retener y de los equipos a proteger. El cedazo estándar de 20 mallas (apertura de 0.84 mm) protege efectivamente trampas de vapor, válvulas y reguladores de presión de las partículas más comunes (óxido, incrustaciones, rebabas). El cedazo de 40 mallas (0.42 mm) ofrece mayor retención y es preferible para equipos más sensibles como medidores de flujo, inyectores y equipos de instrumentación. El cedazo de 100 mallas es para aplicaciones de ultra-filtración donde se requiere retener partículas muy pequeñas, pero genera mayor caída de presión y requiere limpieza más frecuente.

Un cedazo obstruido genera una caída de presión diferencial creciente que reduce el caudal disponible para los equipos aguas abajo. En sistemas de vapor, esto puede impedir que las trampas y válvulas de control operen correctamente. En bombas, puede generar cavitación por presión insuficiente en la succión. En el caso extremo, un cedazo muy obstruido puede colapsar estructuralmente bajo la presión diferencial, romperse y dejar pasar las partículas acumuladas en un solo pulso hacia los equipos, causando daños severos inmediatos. Por eso es tan importante la inspección y limpieza periódica.

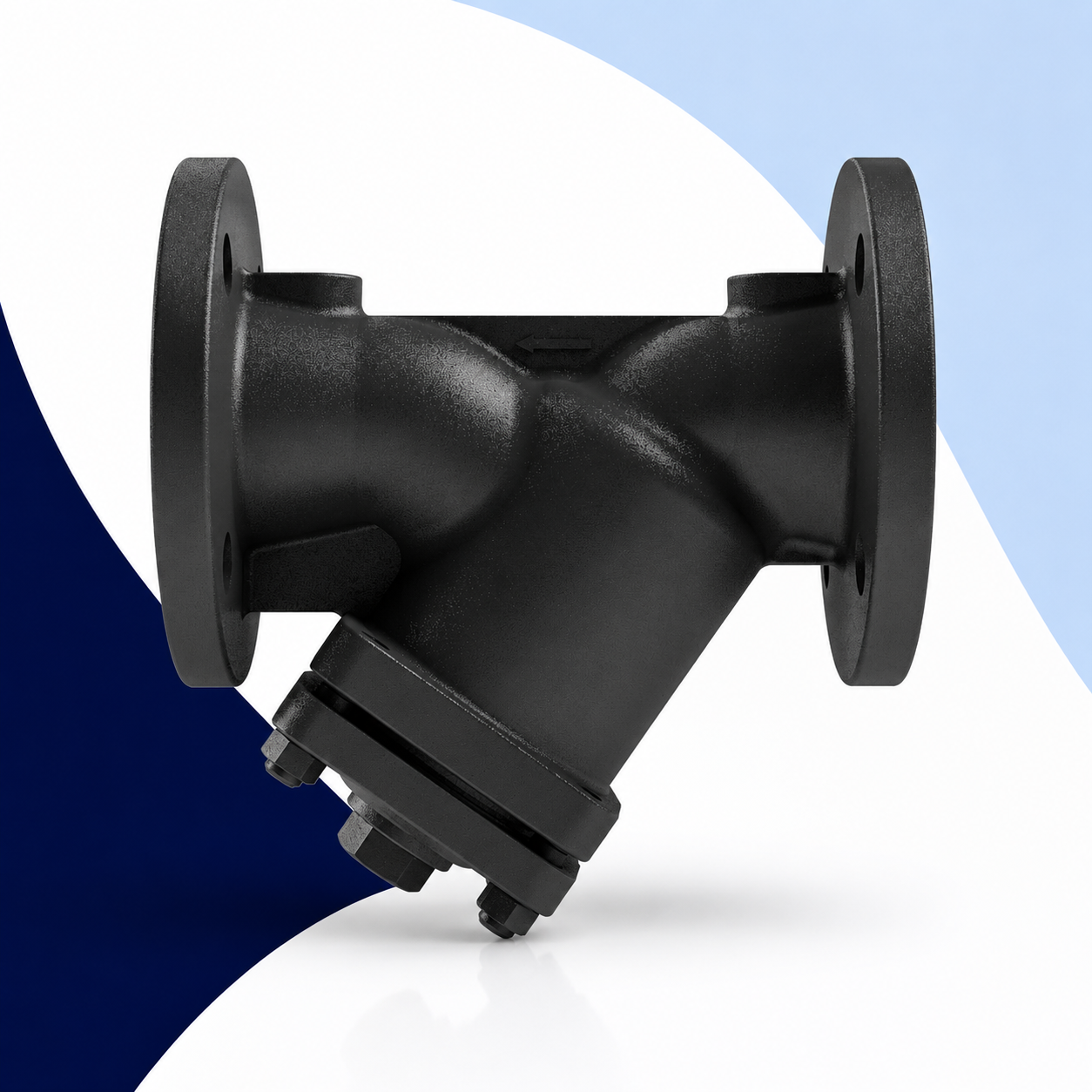

La Serie CA tiene cuerpo de hierro fundido y está disponible con conexiones NPT roscadas (hasta 2") y bridadas ANSI 125 (hasta 4"), con presión máxima de 125 PSI para vapor y 250 PSI para agua. Es la solución estándar para la mayoría de los sistemas industriales. La Serie ESY tiene cuerpo de acero al carbón ASTM A216-WCB y está disponible solo en versión bridada ANSI 150, 300 o 600 lb (según variante ESY-1, 2 o 3), con presiones de trabajo desde 300 PSI hasta 1,500 PSI. Se elige ESY cuando la presión de operación o la temperatura superan los límites de la Serie CA, o cuando se requieren conexiones bridadas en tamaños grandes (hasta 8").

Sí. Contamos con cedazos de reemplazo para los filtros tipo Y de Armstrong, De-Wit y Watson McDaniel que distribuimos. También contamos con empaque de repuesto y tapones de acceso. Si tiene un filtro de otra marca, podemos verificar la disponibilidad de cedazo equivalente por dimensiones (diámetro, longitud y tipo de malla). En muchos casos, los cedazos son intercambiables entre marcas para el mismo tamaño nominal de filtro.

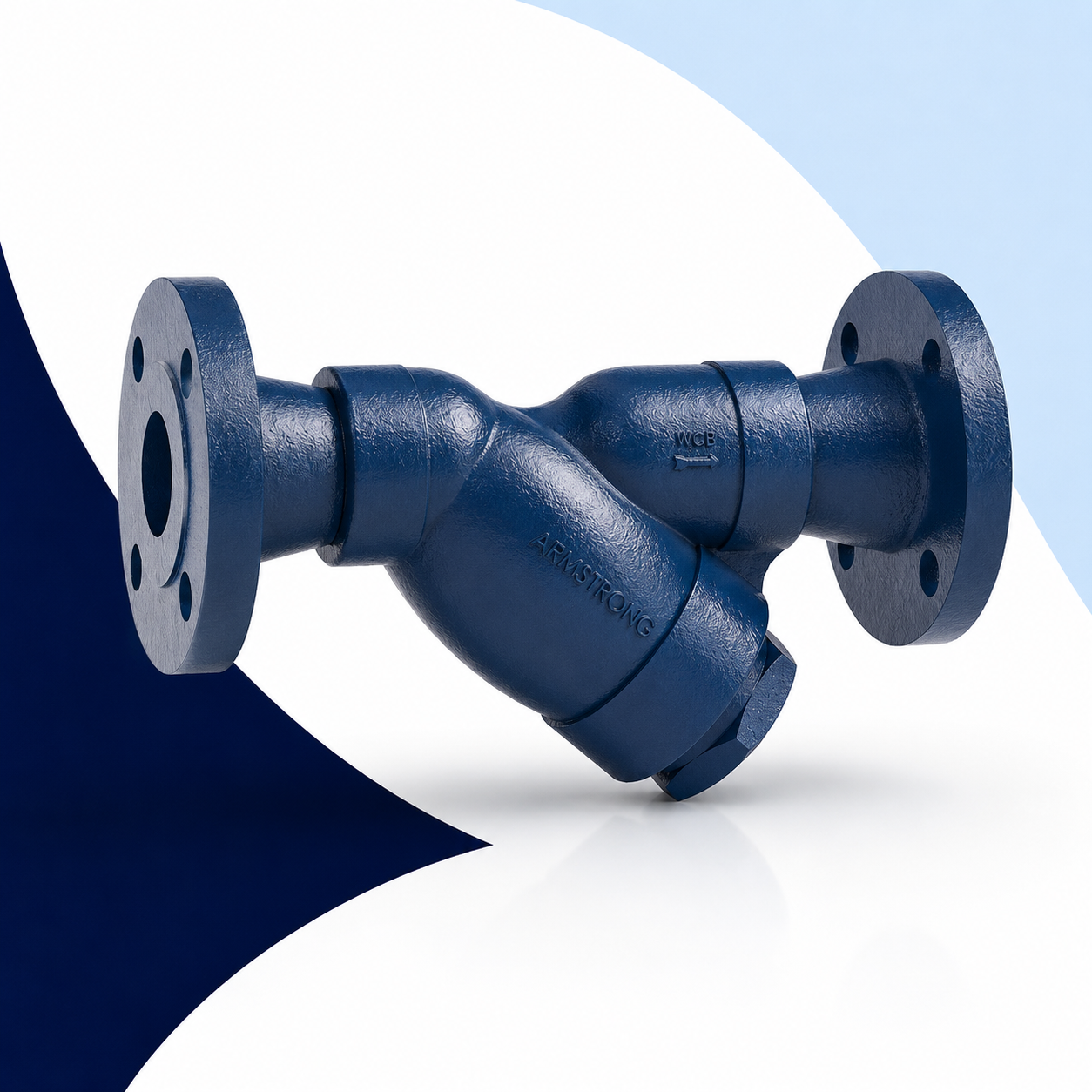

Sí, aunque la selección correcta del modelo depende de la presión de operación. Para vapor hasta 125 PSI, la Serie CA de Armstrong es la solución estándar. Para vapor hasta 300 PSI, se utiliza la Serie ESY-1. Para vapor hasta 600 PSI, la Serie ESY-2. Para vapor hasta 1,500 PSI, la Serie ESY-3. Para vapor hasta 720 PSI con conexiones PN40 o ANSI 300, la Serie CB. Es fundamental seleccionar un filtro con una presión máxima de trabajo (MAWP) igual o superior a la presión de diseño del sistema donde se va a instalar.

Defany Industrial distribuye tres marcas de filtros tipo Y industriales: Armstrong International (la línea más completa: Series CA, ESY-1/2/3, E y CB), De-Wit (Series AT, YS12, FY80T y FY80S) y Watson McDaniel (Series CIY, CSY, SSY y ATF). Cada marca cubre diferentes rangos de presión, temperatura, material y conexión, lo que nos permite ofrecer la solución correcta para cualquier especificación industrial.

La posición de instalación afecta principalmente la facilidad de mantenimiento y la acumulación de partículas. La posición óptima es con el tapón del cedazo apuntando hacia abajo (posición vertical con tapón inferior o posición horizontal con tapón a 45° hacia abajo), ya que las partículas se acumulan por gravedad en la parte inferior del cedazo —que es exactamente donde está el tapón de acceso— facilitando el drenaje y la limpieza. Evitar instalar el filtro con el tapón apuntando hacia arriba, ya que las partículas acumuladas caerían de vuelta al flujo al abrir el tapón. En vapor, el filtro siempre debe instalarse en la sección horizontal de la tubería o vertical con flujo de arriba hacia abajo.

No. Aunque ambos son filtros de línea para retención de partículas sólidas, difieren en la geometría del cuerpo y el comportamiento hidráulico. El filtro tipo Y tiene el cedazo en una rama inclinada a 45°, lo que genera menor caída de presión y permite tamaños de cedazo más grandes en el mismo diámetro nominal. El filtro tipo T (o "basket strainer") tiene el cedazo en una canasta perpendicular al flujo, lo que genera algo más de caída de presión pero permite mayor capacidad de retención de sólidos antes de obstruirse. El tipo Y es más compacto y el más utilizado en instalaciones de vapor y condensado; el tipo T se prefiere cuando se esperan grandes cantidades de sólidos o cuando la frecuencia de limpieza puede ser alta.

Un filtro tipo Y limpio (cedazo sin obstrucción) genera una caída de presión diferencial muy baja, típicamente entre 0.5 y 3 PSI (0.03 a 0.2 bar) dependiendo del tamaño nominal, el caudal y el fluido. Esta pérdida es prácticamente despreciable para el sistema. A medida que el cedazo se obstruye, la caída de presión diferencial aumenta. Cuando supera los 5-10 PSI sobre el valor de diseño, es señal de que el cedazo necesita limpieza. Instalar manómetros a ambos lados del filtro permite este monitoreo de forma sencilla y económica.

No se recomienda. El hierro fundido es susceptible a la corrosión en presencia de agua con cloro libre (como agua potable tratada o agua de enfriamiento con tratamiento oxidante). Con el tiempo, la corrosión interna del cuerpo generará óxido que obstruirá el cedazo y contaminará el fluido de proceso, además de reducir el espesor de pared del filtro. Para agua con cloro u oxidantes, se recomienda la Serie E de acero inoxidable 316 (CF8M), que ofrece excelente resistencia a la corrosión por agentes oxidantes y cloro a concentraciones moderadas.
